超強 Maker 再出手,自製超潮的 Apple II watch!


自從蘋果推出智慧型手錶之後,好像到處都看得到惡搞版的 Apple Watch。今天要為大家介紹的 Apple Watch,同樣來自網友的 DIY 作品,不過可一點也不惡搞,而是誠意十足的 Apple II Watch!


網友 Aleator777 以 Apple 的經典電腦 Apple II 作為範本,將 Apple II 化為手錶,造型雖然略顯陽春,和 Apple Watch 相比,Apple II Watch 看起來反而有點像支古董錶,不過看起來雖然陽春,整個製作過程可一點也不陽春喔!就讓我們繼續看下去吧!

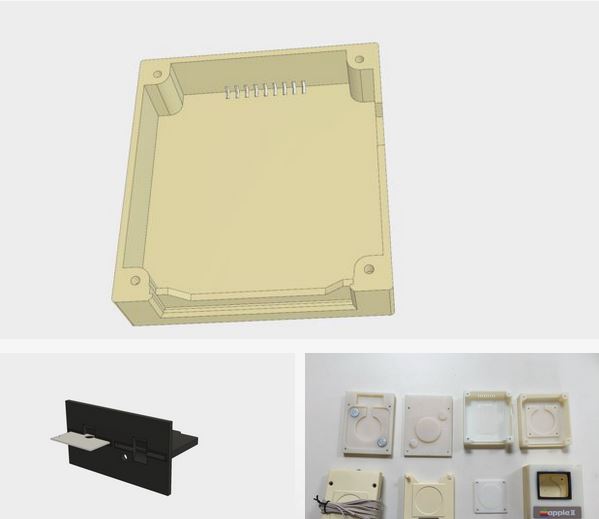

步驟一   選擇手錶外形

Aleator777選擇Apple II作為手錶外型,使用3D列印技術列印出來。Aleator777在泛黃的電腦機殼,放置了LCD螢幕,取代傳統的CRT螢幕,螢幕可以顯示文字、圖片、時間,並內建喇叭,而且就像傳統電腦一樣,裝置兩個磁碟槽。除此之外,Aleator777還參照現在的穿戴技術所強調的方便性,在電腦右邊安裝了黑色的錶冠,用來控制選單和返回鍵,讓Apple II不只是Apple II。


步驟二   零件
超強 Maker 再出手,自製超潮的 Apple II watch!
作為一個實際上可以運作的Apple II Watch,所需要的零件零零總總加起來也不少,包括:

Teensy 3.1 (72MHz ARM處理器,256K ROM 64K RAM,內建時鐘)
1.8吋TFT LCD螢幕 (160x128畫素,18bit色彩)
SOMO II MP3 (作為播放音效之用)
Lipo充電器
電源開關
瞬時按鈕開關
旋轉編碼器
8歐姆2瓦喇叭
3mm 紅色LED燈兩個
1K 歐姆電阻一個
800mAh鋰電池(續航力3小時)
2032 鈕扣電池
2GB SD記憶卡兩個
錶冠、錶帶、電線、電路板等等

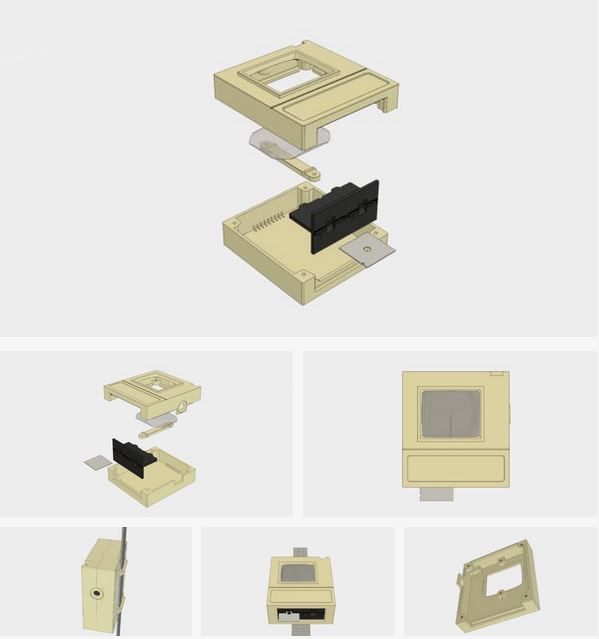

步驟三  組裝
超強 Maker 再出手,自製超潮的 Apple II watch!
要在這麼小的機殼中塞入這麼多零件,真是要心靈手巧外加電工膠帶才辦得到,詳細組裝說明請詳圖解。


超強 Maker 再出手,自製超潮的 Apple II watch!
這麼專業級的 DIY 項目自然不是每個人都有辦法辦到,不過無論你心靈不靈、手巧不巧,歡迎點擊影片,欣賞一下 Apple II Watch 的成品和操作方式喔!
