說到「大人的科學」雜誌,大家會立刻聯想到什麼呢?相信十個人當中會有七、八個人提起雙眼相機這款附錄玩具,因為這是許多人對於大人的科學最早的認識。在當初還沒有正式授權中文版進入台灣時,日文版的雜誌早就造成大家的搶購熱潮,尤其是經典的雙眼相機更是喜愛科學玩具的人們絕對不能錯過的目標!既然如此,趁著「大人的科學 中文版 Vol.01」再版的機會,當然要把經典中的經典介紹給更多人認識,『35mm雙眼相機』我們來囉~(點我直奔賣場)



這回大編也是秉持著點到為止的宗旨,因為把組裝過程全部都詳細介紹完,那麼各位組裝起來似乎就少了一點樂趣,更重要的是…寫太多字實在很累人啊!(笑)。而且這款雙眼相機早已經問世多年,相信不需要多費唇舌,大家也能了解它的厲害之處,所以在此僅特別提出組裝時需要注意的細節,讓有興趣的人們可以作為參考。


打開雜誌後頭的「附錄的組裝與使用方式」與零件們相互對照、清點是組裝玩具時的第一步驟,大家可別拆開包裝就一股腦的倒出來,因為裡頭有些零件的外型與名稱極為相似,若零件們搞混,那可是沒有辦法順利組裝的。


大家聽到相機,應該可以猜想裡頭的細小零件應該不少,為避免組裝時手忙腳亂,大編建議各位可以把小零件們都先排列在桌上,依照說明書上的說明來放置。有了圖像的幫助,細微的名稱差異也難不倒大家,什麼過片系列、捲片系列,或是平口螺絲、帶帽螺絲與一般螺絲,都可以輕鬆搞定~


雙眼相機與大編上次介紹過的『新型針孔星象儀』有點不太一樣,相較於星象儀能分成兩個部分來講解,雙眼相機僅有一個主體,很容易裝著裝著,一不小心就完成了!(也太不小心~XD)。預計組裝的時間也略為縮短成一個小時,適合每一個對相機與光學原理有興趣的人來組裝(建議組裝年齡為10歲以上)。而且這次盒裝裡幾乎附上所有使用者需要的器材,需要另外準備的工具與材料僅剩「膠帶」與「底片」,最重要的小工具「螺絲起子」早已經為大家準備好。

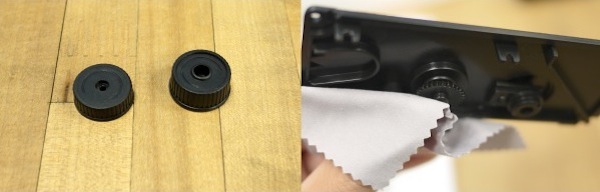

剛才前一段為大家放上的照片為相機的機身左側板與右側板,組裝方式沒有太高的難度,但需注意右圖這兩個看起來相當相似的好夥伴,一個是左邊的「捲片旋鈕」,而右邊的則是「過片旋鈕」,好在說明書上的圖示相當精準,不管是高度比例或小細節都有呈現出來,只要細心組裝,應該不致於搞錯,(大編得承認自己就是搞錯的那一個~)。再來就是安裝計數器齒輪時,建議使用墊上一塊布來保護自己的手指,這樣才不會邊鎖螺絲邊旋轉,還把自己的手指搞的疼痛不已。

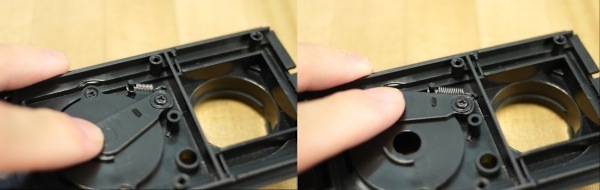

接下來的這個部分是整台雙眼相機組裝最關鍵的部份,那就是「快門」!剛才大家在攤開來的零件中能看到四個彈簧,其中三個造型特殊的彈簧(B、C、D)都將在此用到。上圖中出現的銀色金屬是B彈簧,負責連接相機前板與快門板,特別需要留意此彈簧相當纖細,請別拉的太長,以免超出可負擔的彈性範圍,同時也要小心別裝到彈出去,否則這麼小的零件掉到地上可是很相當難找尋它的蹤跡。安裝成功後就可以像這樣試著拉動快門板,請務必確認彈簧已安穩的固定在位置上,打開時會使彈簧拉長,放手時彈簧便會回復原狀。

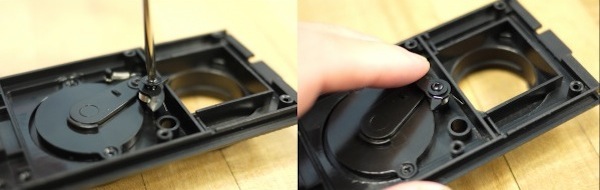

在組裝「快門板傳送桿」時搞得有點久,不過當明白一切該怎麼做的時候,才發現原來很簡單啊!如果跟大編有相同困擾的人們請按照以下的步驟,首先將C彈簧與快門傳送板組合,並使用帶帽螺絲將其固定,記得別鎖到最緊,差不多預留1mm的空間。接著把快門板傳送桿逆時針旋轉,讓C彈簧突出來的部分抵在隔板前方,最後再把螺絲所緊固定即可。

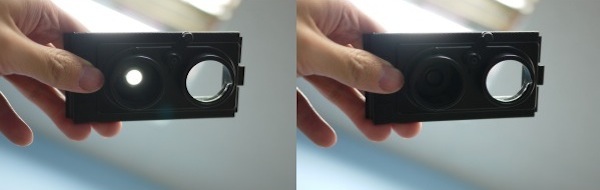

雙眼相機的快門組在裝上快門撥桿後宣告完成,這個階段的測試將決定整台相機能不能順利運作!在正常的情況下,使用者按下快門撥桿的瞬間,會使得快門撥桿軸勾動快門板傳送桿,而快門板傳送桿則會讓快門板作動,讓光源在短暫的瞬間進入到底片裡頭進而成像。什麼?!上面那堆快門來快門去的太饒口了?好吧…簡單來說就是你將把相機前板放在燈光底下,按下快門撥桿的瞬間,應該要看到光線從裡頭透出來,如此才能順利拍照!(上圖為光線透過前板的示意圖,並非實際操作情境。)

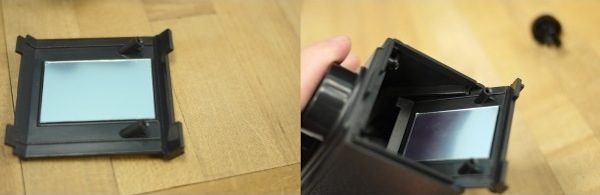

安裝好左右側板與前板,再來就是固定暗箱、組合背板、結合側板與前板,這幾個階段的組裝都沒有太多的阻礙,只不過要記得遵守說明書上所寫到的「螺絲不必旋緊」原則,因為到時還得將側板撐開,才能裝入反射鏡與背蓋。至於反射鏡上的玻璃上頭的保護膜也請先不要撕開,藍色面為鏡子表面,底下需貼上雙面膠與固定板黏合。

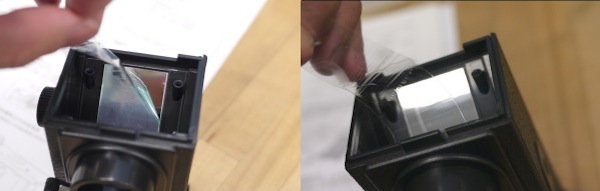

當一切零件到定位之後,先前提過的膠帶終於要派上用場了~它唯一的功用就是方便使用者移除反射鏡上的保護膜,而在移除時得先將外層的藍色膜拉起,再把第二層的透明保護膜撕掉。步驟雖然簡單,但還是要記得別將指紋留在上頭才行,這可是會影響到時觀景的清楚程度。

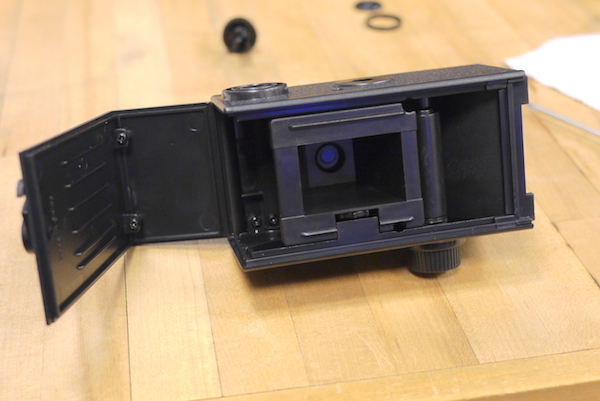

裝上過片軸與背蓋就快大功告成了!

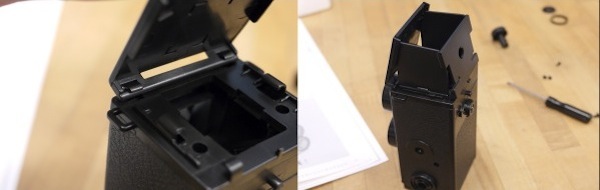

倒數第二步驟!裝上頂板與景觀窗,順序為前後左右,但不只是順序需要注意,就連方向也得確認是否無誤,否則是無法順利闔上與開啟的。

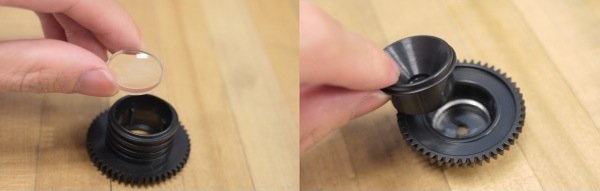

人們常說畫龍點睛,那概念延伸過來就變成組機裝鏡囉~(唸起來還真不順口!)。組裝鏡頭特別需要注意的方式塑膠鏡片的正反位置,雖然從照片中看不太出來,不過實際拿到鏡片的人們應該可以清楚感覺到其中一面是稍微凸起的,而另外一面則是平面,記得要按照說明書上的指示將鏡片裝入外框中,還有一點相信不用提醒大家也會特別小心,那就是不要摸鏡頭啊!

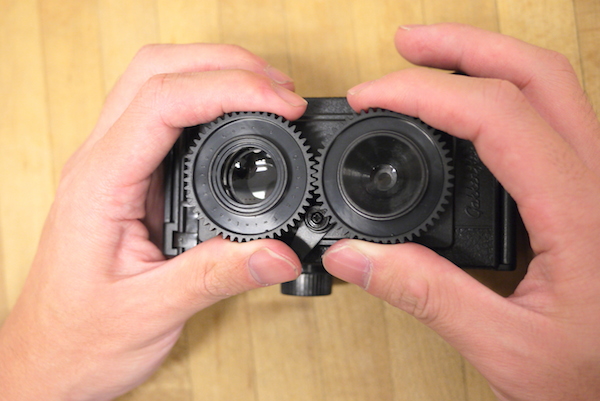

指揮艇組合(誤)~將觀景鏡頭置於上方(照片中為左),而攝影鏡頭放在下面(照片中為右),兩者的齒輪必須互相咬合且高度一致,接著觀景鏡頭向順時針旋轉,攝影鏡頭向逆時針旋轉(即照片中的食指互相靠近,大拇指互相分開),最後只需同時轉進到指定位置就一切大功告成了!(灑花)

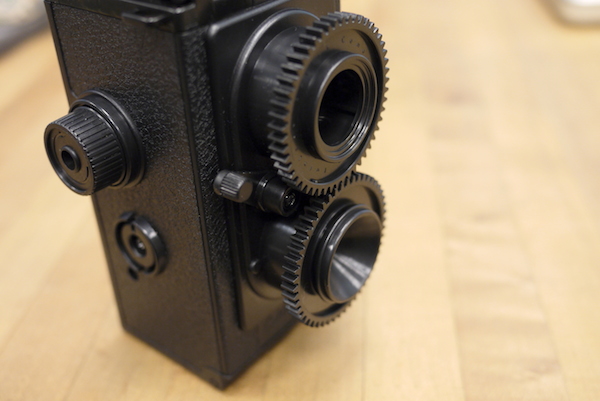

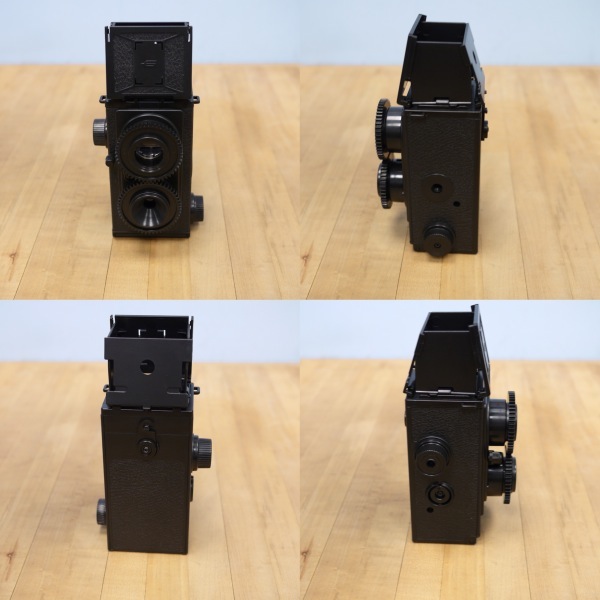

想看完成品的人們可以拉到上頭看文章的首圖,或者是等會在文章的最末段也將為大家送上圖片。既然組裝好相機,那就剩下安裝底片與如何拍攝的教學了!只不過大編深知大人物網友們裡多的是絕佳的攝影好手,自然不敢在各位面前班門弄斧,而且這兩段光是說完就要天黑了!還是等大家帶回家時再好好研究吧~

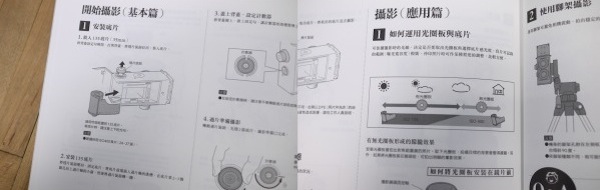

如果你/妳是底片相機的初學者也不用擔心,因為大人的科學中文版裡有詳細的圖說,基本的使用與應用上不會有太大困難,各位只要用心去享受雙眼箱機所帶來的樂趣就行了!趕緊把自己親手組裝的35mm雙眼相機帶出去拍照吧!

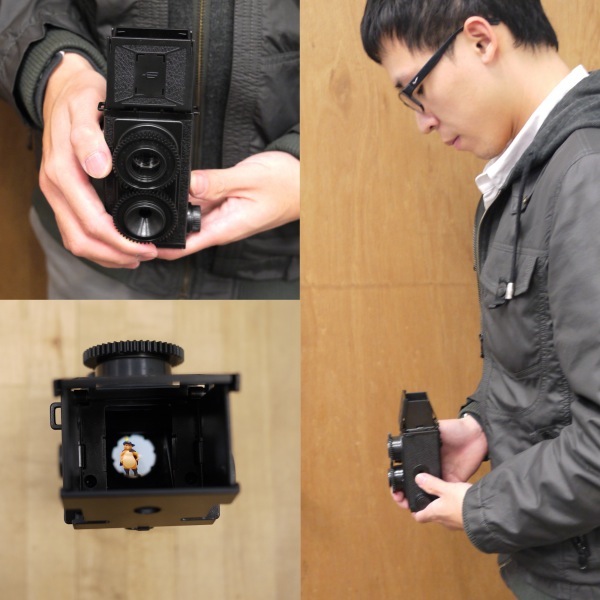

這類型的雙眼相機又有「腰平式相機」的名稱,這是由於它獨特的觀景方式,必須將相機大約置於腰間的位置來取景,俯視觀景窗時必須距離聚焦屏至少20~30公分,否則可能會無法對焦。實際操作起來的情境就像上面的照片一般,左手拖著相機避免晃動,右手則調整對焦距離與按下快門撥桿,出門在外拍照想要有文青感,加條真皮或拼布風格的頸繩,將這台雙眼相機掛在胸前就沒錯了!而雜誌中同時也富有裝飾用的貼紙,如果有興趣的人們也可以自行來改造外型,不只拍照能發揮創意,就連外型也可以大玩特玩~




大人的科學雜誌表示:別把我忘了啊!

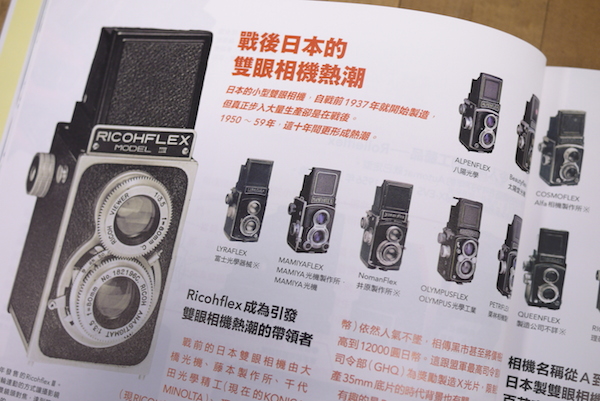

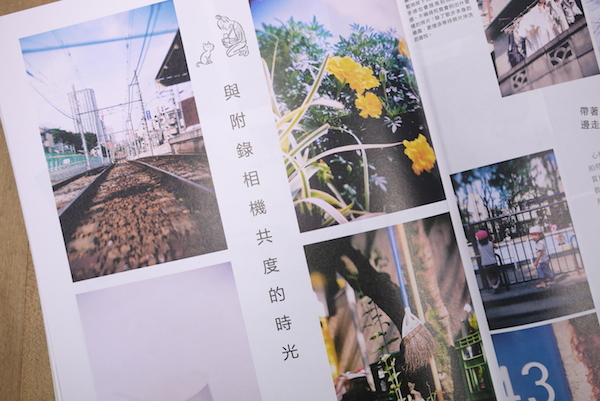

每次到了最後還是要提醒大家不要只顧著組裝附錄玩具,雜誌才是本體啊~這次雜誌裡頭的內容主要圍繞著相機與光學原理的主題,除了有攝影名家用附錄玩具所實際拍攝的作品外,還有許多相關應用與歷史知識可以學習,帶回家之後可要細細閱讀雜誌的內容才行~




什麼?第二刷也有85折優惠!這實在是太佛心了~想要擁有一台從頭到尾都由自己親手組裝的35mm雙眼相機嗎?想要擁有不同於以往的攝影體驗嗎?想要讓自己的潮度破表嗎?那可別錯過這次的好機會啊!(大編沒有在賣藥,只是真心的很喜歡這台相機而已~XD)
